Maschera di fori definita in una tabella

Maschera di fori definita in una tabella

NC1065

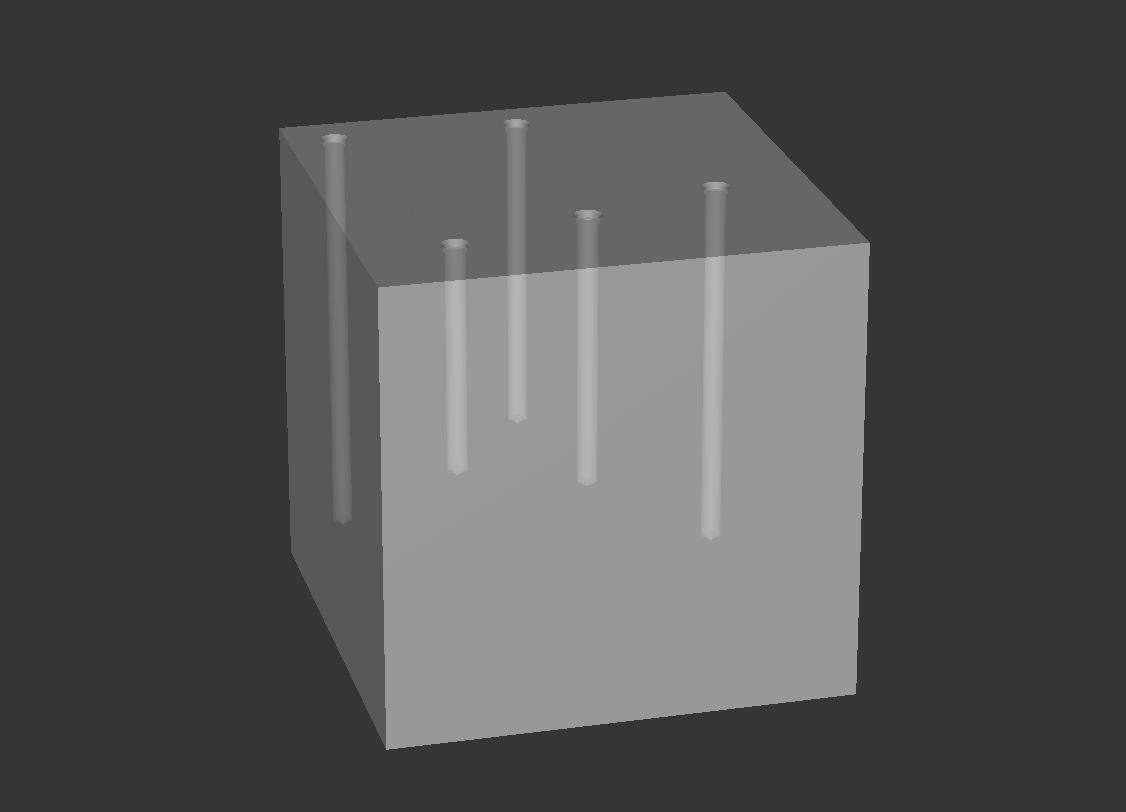

Programma NC con il quale vengono eseguiti fori in diverse posizioni. In questo esempio le posizioni di foratura sono salvate in una tabella. Questo ha il vantaggio di poter assegnare con semplicità diverse profondità di foratura, distanze di sicurezza e avanzamenti alle posizioni. L'esempio è configurato in modo tale da permettere dapprima la centrinatura nelle posizioni e quindi eseguire una foratura pilota. Per entrambe le sequenze si impiega il ciclo 203. Successivamente vengono eseguiti i fori a profondità. A tale scopo si impiega l'applicazione dell'esempio NC1070 di NC-Solutions. Tutti i relativi parametri richiesti si definiscono nel programma principale. Nelle posizioni di lavorazione il controllo numerico richiama con ciclo 12 e M99 un programma in cui è programmata la sequenza di foratura vera e propria.

Dopo la definizione del ciclo 203 si stabilisce a partire da quale riga il controllo numerico deve leggere le posizioni dalla tabella e quante delle seguenti righe devono essere impiegate. In seguito il controllo numerico legge la riga definita per prima, raggiunge la posizione ed esegue il ciclo. Successivamente legge la riga successiva della tabella fino a eseguire tutte le posizioni definite. Per la creazione dei fori pilota si ridefiniscono soltanto il nuovo utensile e Q201 per la profondità, quindi il controllo numerico legge di nuovo i valori dalla tabella ed esegue la lavorazione. Per la successiva foratura si definiscono tutti i parametri richiesti. La profondità è definita con zero, in quanto è definita anche nella tabella e quindi non deve essere determinata di nuovo. Anche in seguito il controllo numerico legge la tabella ed esegue la sequenza di foratura nelle posizioni.

Per TNC 426 possibile da versione software NC: 280 472-xx
